贴片电容器的焊接技术

更新时间:2020-08-05 15:51:32 点击次数:2119次
tag标签: 贴片电容 焊接

贴片电容器的焊接技术是什么?

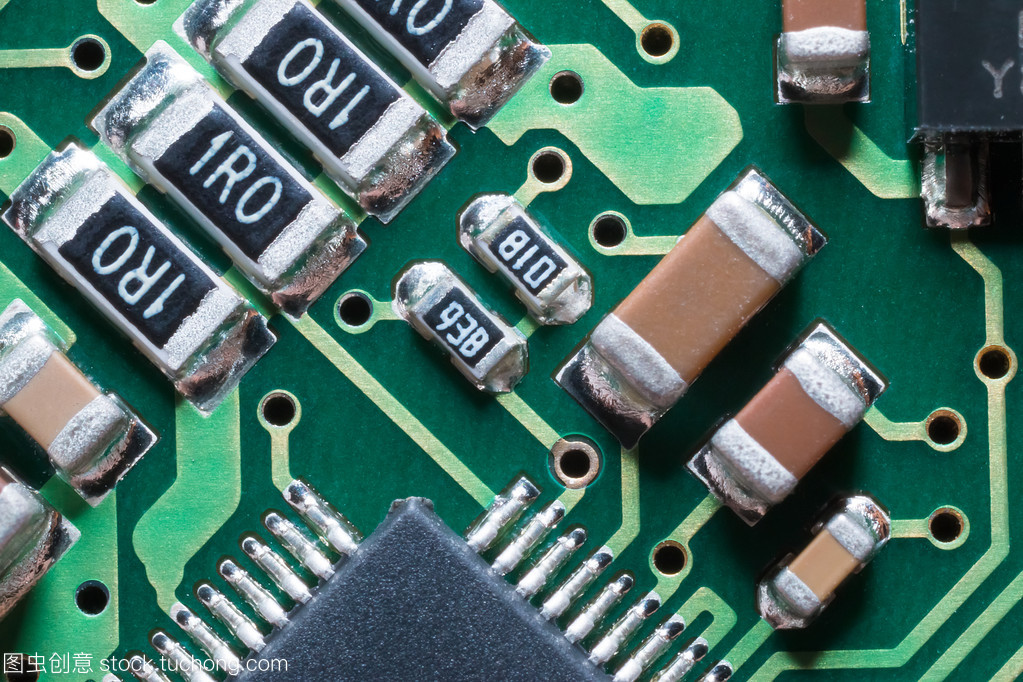

贴片电容

贴片电容器广泛应用于各种电子领域,也是最常用的电子元件。贴片电容器由于精度低、精度高,故障率也很高,其中许多出现在贴片电容器的焊接问题中,由于贴片电容器的温度电阻不高,贴片电容器在接触高温或弯曲后容易失效。让我们来看看贴片电容器的焊接技巧。


1.预热:将焊锡机与电源连接起来,并预热电焊铁。


2.识别:贴片电阻和电容的焊接方法大致相同,焊接点与两个瓷砖接触点非常相似,但在电容接触点中间有一条白线来区分电阻的焊点,贴片电阻、电容体积很小,电阻一般是黑色的,电容一般是橙色的,电阻背面商标有相应的数字来表示其规格。


电路板上亦会有相应的标志,显示其位置。如果相应的电阻焊点标记为"R+Number",则可以进行相应的焊接。这种电阻不是正的,也不是负的,但是贴片的电容不一定是。无正负贴片电容的负极一般为小方阵,其四边可作为焊接表面。正负电极电容相对较大,电容只有一个焊接表面,背面有一条暗直线作为正极,电路板上标记为"C+Digital"的焊点是焊点,在"+"数的一端有一个正负电极。


3.定位:先用电焊铁将少量锡熔化到焊接点之一,然后用镊子拾取贴片和电容电阻,将其放置在焊点上,然后用电焊铁将锡熔化在刚性点上,先焊接电阻和电容的一端,再固定电阻和电容。注:电阻和电容应放置在两个焊接点的中间。如果偏差较大,应用焊锡重新熔化,并调整电阻和电容的位置,使其处于中间位置。


4.焊接:首先将一些焊料熔化到铁头尖端,然后单击焊接点的另一段。


5.修改:焊接电阻和电容后,观察焊接接头是否合格和美观。如果不美观,应重新焊接,并在焊点处涂上松香,使焊料表面光滑。


贴片电容器的焊接技术有哪些?这里有很多种贴片电容焊接问题,焊接工艺容易导致补片电容失效,焊接温度过高导致电容烧坏,焊接由于焊接锡位置误差引起电容失效,假焊导致电容失效,判断电容失效的方法有两种,测量电容最好的方法是消除焊接上的电容以避免误判。
