贴片电阻体积小巧，使用时不需要打通孔，占用更小的PCB面积。目前许多高端的旗舰手机中至少要用到上百个贴片电阻。下面世祥电子为大家介绍贴片电阻的基础知识。

1.贴片电阻的命名

以国巨（yageo）贴片电阻命名举例，不同厂家的命名有区别。

如RC0402JR-07100KL：代表0402封装/5%精度/纸编带包装/阻值100K；

2. 贴片电阻的尺寸

目前最小的贴片电阻封装是0075，长宽仅*；电阻的封装尺寸在建立PCB封装时需要用到。

3.贴片电阻的电压

同一封装有两个功率的，大的为升功率系列，比常规功率的要贵一些，谨慎选择升功率型，容易缺货。

实际电路中，根据电阻上可能流过的电压值及功率，从而选择合适封装的贴片电阻。

4. 贴片电阻的参数

电阻有如下几个主要的参数，在电阻选型时需要重点考虑；
标称阻值：电阻器上面所标示的阻值，如1002指10K电阻；
允许误差：实际阻值对于标称值的最大允许偏差称为允许误差；10K1%精度的电阻，实际阻值范围为（）；
额定功率：是指环境温度为70°C时最大允许使用的功率；
额定电压：根据额定功率和阻值即可以算出额定电压；

温度系数：英文全称temperaturecoefficientofresistance简称TCR，表示当温度改变1摄氏度时，电阻值的相对变化，单位为ppm/℃，1ppm/℃代表温度改变1摄氏度，阻值改变百万分之一。

温度系数的计算公式：
t1=+25°Corspecifiedroomtemperature
t2=–55°Cor+125°Ctesttemperature
R1=resistanceatreferencetemperatureinohms

R2=resistanceattesttemperatureinohms

5. 贴片电阻的标注

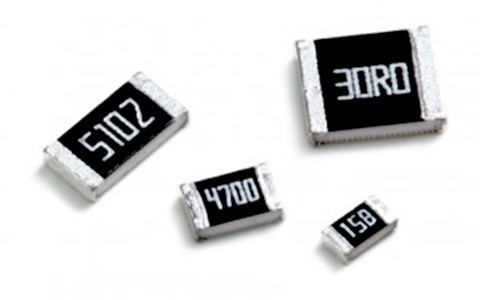

一般贴片电阻上会有阻值标识，根据标识能知道阻值，前提是我们得懂标注规则，0201和0402由于封装较小，一般不标识。
电阻的标注方法有3位数标注法，4位数标注法，小数点标注和3位数乘数代码；
3位数标注多用于E24系列，4位数标注多用于E24和E96系列；
3位数标注，前两位代表有效数字，后一位代表10的幂，
4位数标注，前三位代表有效数字，后一位代表10的幂，；
小数标注，用R表示小数点的位置，如R12=Ω，R012=Ω，1R2=Ω；可以看到R后面如果有0和没有0，阻值是不一样的。

3位数乘数代码，如45B，前两位代码45代表具体的阻值，查表可得是287，，最后一位B是10的幂，查表B代表，所以；乘数代码表大家可以自行上网查。

6. 贴片电阻的分类

按阻值特性：固定电阻、可调电阻、特种电阻。
按制造材料：碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻，厚膜电阻等。

按安装方式：插件电阻、贴片电阻；按功能分：负载电阻，采样电阻，分流电阻，保护电阻等。

7. 贴片电阻的使用注意

1、贴片电阻在使用温度超过70℃时，功率会降低，所以一般建议按额定功率的70%降额设计使用。

功率损耗百分比和工作温度的关系

2、谨慎用小封装大阻值电阻，在遇到脏污时，相当于并联会使阻值变得很小。
