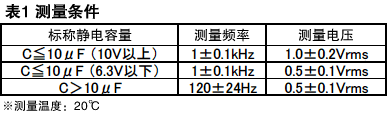

使用LCR测量仪对高诱电率型村田陶瓷电容器进行测量时，有时无法得到与标称静电容量相同的值。高诱电率型村田陶瓷电容器的静电容量，会随着温度、电压(AC、DC)、频率及时间的变化而发生变化，因此，为了得到标称静电容量，需要按照下表1. 日本工业标准 JIS C 5101-1-1998年静电容量(4.7项)中规定的测量条件实施测量。

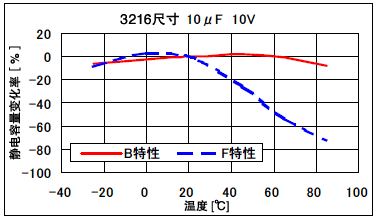

图1.温度特性 ※静电容量随着温度的变化而发生变化。

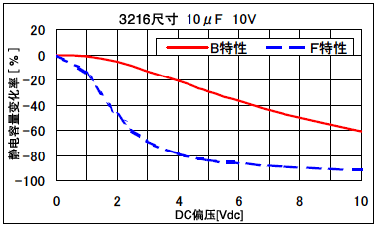

图2.DC偏压特性 ※静电容量随着不同的DC偏压而发生变化。

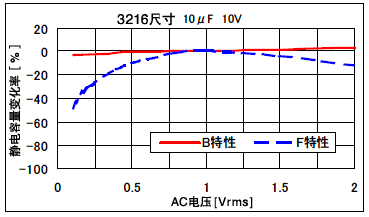

图3.AC电压特性 ※静电容量随着不同的AC电压而发生变化。

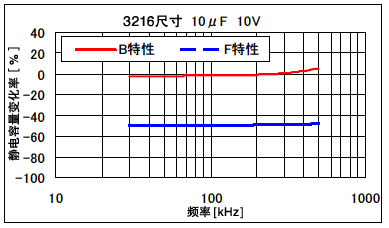

图4.频率特性 ※静电容量随着不同的频率带而发生变化。

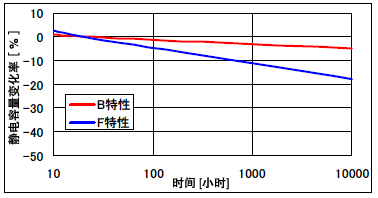

图5.老化特性 ※静电容量随着时间变化而发生变化。
如上所述，高诱电率陶瓷电容器的静电容量会随着温度、电压(DC、AC)、频率和时间的变化而发生变化。测量静电容量时，需要按照上述规定的测量条件实施测量。此外，在设计电路时，使用前需充分考虑到相应的使用环境条件下的陶瓷电容器的特性。
更详细的信息
可以通过软件来确认偏压特性、温度特性以及频率特性。(SimSurfing)
